5G基站天线一体化检测
收藏

业务（产品、服务）介绍

依据3GPP及国内行业标准，目前泰尔实验室具备5G基站系统设备的电磁兼容、射频传导、射频OTA、电磁辐射、电气安全以及网络质量方面的检测能力。能够进行5G基站（FR1和FR2频段）的射频传导、射频OTA测试，5G基站有源方向图测试，5G基站电磁兼容和电气安全测试，5G 高频器件性能测试，5G基站电磁辐射环境检测和评估。针对5G相关上下游产业和基础设施，可以进行5G阵列天线无源辐射特性、电路特性和环境可靠性测试。5G基站AAU天线罩机械性能、材料性能、辐射性能测试。

目前主要业务包括5G基站入网测试，通信网络质量测试，国内电信运营商5G产品委托测试，除此之外，也在行业的上游开拓，为主设备商或相应的委托厂商、器件厂商研发过程中的测试需求提供服务，为多个阵列及主设备商进行了委托测试。

随着全球市场逐步展开，在推动我国5G产业的发展的同时，也需要中国制造走向世界市场。我们也推出了“一带一路”沿线国家5G系统设备认证和准入委托测试，为中国大陆地区设计生产的产品提供了国际认可的检测报告。

5G基站天线一体化检测能力--电磁兼容

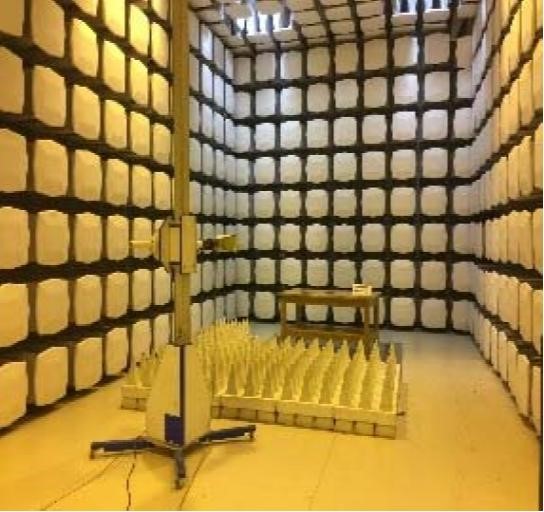

2019年5月，实验室通过了5G基站电磁兼容检测能力的CNAS认可，是国内唯一获得此能力的第三方实验室。

标准：

牵头制定YD/T 2583 17《蜂窝式移动通信设备电磁兼容性能要求和测量方法第17部分：5G基站及其辅助设备》行业标准；完成了5G基站的进网标准文件编写。

检测：

相对以往的基站，5G在频段和形态方面都有了新的变化：频率范围的扩充，频率范围1（FR1）：450 MHz – 6000 MHz，和频率范围2 （FR2）：24250 MHz – 52600 MHz；新形态的出现，相对过去基站和天线分离的形态，5G基站天线一体化形态更加多样化，

包括：

传导型（BS type 1-C）；

混合型（BS type 1-H）；

空口型（BS type 1-O，type2-O）。

5G基站天线一体化检测能力--传导测试

具备3GPP TS38.141‐1标准规定的所有射频传导测试项测试能力

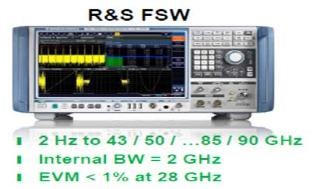

为了解决5G基站传导测试中设备端口数量多、测试复杂度高等测试难题，我实验室开发研制了针对5G基站射频传导测试的自动测试系统。该自动测试系统兼容R&S、KeySight等主流高性能频谱分析仪和矢量信号发生器，可以完全满足3GPP 38.141-1中对5G NR射频传导测试的需求。且该系统实现了测试校准、测试执行和报告生成等全自动化闭环测试，能够快速实现多端口射频传导指标的自动化测试，在保证一致性和准确性的前提下大幅提升测试效率。

实验室使用该自动测试系统完成了3GPP 38.141-1第6章发射机测试、第7章接收机测试的所有指标的验证，测试结果符合预期要求，为5G技术大规模商用做好了充分的技术储备。

5G基站天线一体化检测能力--OTA

大规模多接入多输出（MIMO）有源天线技术是目前5G基站普遍采用的技术，不同于以往传统基站，5G基站天线向着有源化、一体化发展，天线的形态也发生了变化。目前，5G的FR1工作频段，基站的射频与天线端口还能够从结构上分离，基站射频测试还可以采用传导方式进行测试，但空口（OTA）测试已经在国际和国内标准中提及，且低频段基站的一些射频指标，需采用空口测试。在5G的FR2工作频段，射频与天线端口已经不能分开，射频指标的测试只能通过空口测试完成。

由于5G技术的变革和创新，原有的测试方案和测试系统不能直接沿用开展5G测试。中国泰尔实验室率先建成面向5G的3D/Massive MIMO阵列天线测试系统（紧缩场5G空口测试系统），应对5G基站射频和天线空口测试的变化，该系统已经通过CNAS评审，并且已经投入使用。

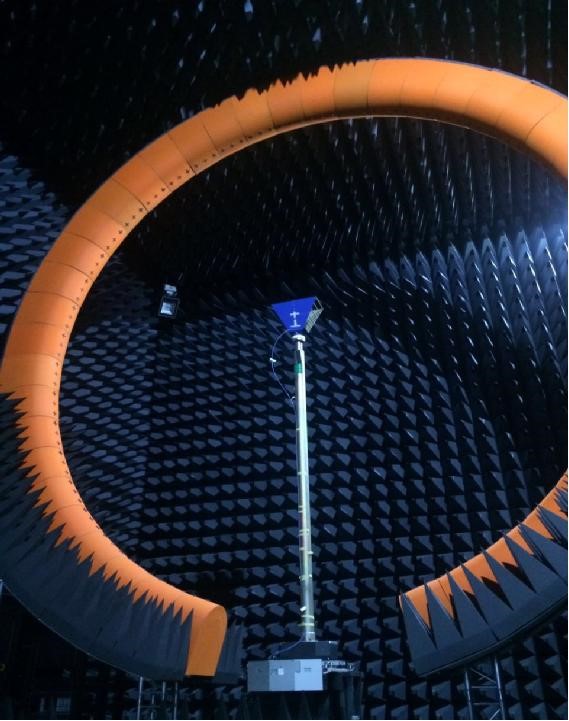

SG128探头球面近场
